| Parametri tecnici – Funzionamento completo della linea | |
Griglia di montaggio | 200-2800 mm |
Larghezza del pannello | Sinistra 50-1220 mm / Destra 50-800 mm (alimentazione solo lato lunghezza per ≤200 mm) |
Spessore del pannello | 10-60 mm |
Irregolarità del pannello | ≤0,3 mm |
Pressione di lavoro | 0,6 MPa |
Altezza di lavoro | 950 mm |
velocità di corsa | Adatto alla velocità della macchina principale |
Altezza della recinzione | 1800 mm |
Dimensioni della linea (L×P) | 13121mm×6330mm |
velocità massima dell'asse X/A | 140 m/min |
velocità massima dell'asse Y | 90 m/min |
velocità massima dell'asse Z | 50 m/min |
velocità massima dell'asse B | 75 m/min |
velocità massima dell'asse C | 30 m/min |
Quantità di utensili | Parte superiore x 4: 64(V)+24(H) Parte inferiore x 2: 18(V) |
Indice del fuso | Mandrino superiore x2: Potenza: 5,5 kW / 12000-18000 giri/min regolabile (collegabile a diversi utensili) con interfaccia ISO30 Mandrino inferiore x2: Potenza: 3,5 kW / 18000 giri/min |
Dimensioni del tubo a vuoto | φ200mm*4; φ150mm*2 |
Rivista Tool | 5 posizioni caricatore utensili a sinistra e a destra |

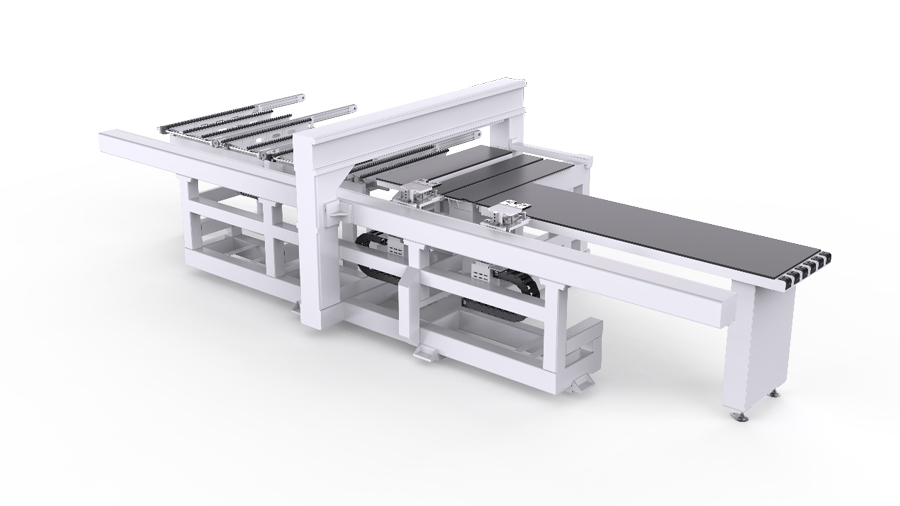

Centro di foratura a 6 lati a doppio canale CNC D6A
Linea di foratura automatizzata a doppio canale e a 6 lati di alta gamma, con 6 teste di foratura coordinate. Supporta la lavorazione simultanea di più pannelli e diverse lavorazioni, garantisce carico/scarico completamente automatico e produzione continua, ed è adatta alle esigenze di lavorazione su larga scala e ad alta efficienza delle fabbriche di mobili, con precisione e produttività garantite.
